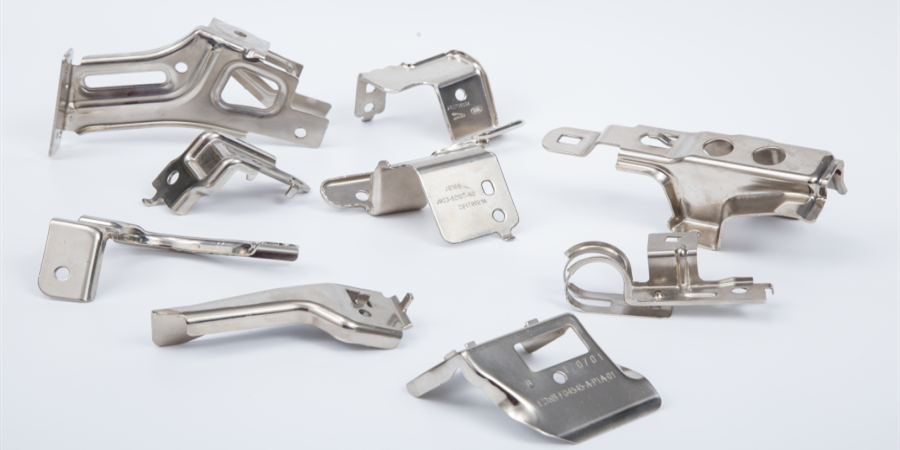

El troquel de estampado de metal pertenece a una especie de troquel de estampado. Toma la chapa como objeto de procesamiento. La fábrica de procesamiento de piezas de estampado de precisión rasga, corta, separa, presiona, estira, etc. la hoja a través del punzón (o prensa hidráulica) y la matriz para formar varias formas que satisfagan las necesidades de los clientes. Entonces se compone de esas partes:

1. Base superior del troquel: punzón de bloqueo del troquel colgante, manguito de con guía, resorte de presión fuerte, aislamiento de vibración y efecto amortiguador, el troquel oscilará enormemente durante la producción a alta velocidad y la base del troquel puede desempeñar una fuerza amortiguadora, por lo que el grosor de la base del troquel debe ser más grueso que otras plantillas, generalmente alrededor de 50. Con Acero S45 #, el material no tiene tratamiento térmico y la dureza es relativamente suave, lo que puede proteger el canal de punzón.

2. Placa de respaldo superior: principalmente punzones de almohadilla. La materia prima de acero 45 # del asiento de la matriz superior es relativamente blanda. Si el punzón está directamente en contacto con con el asiento de la matriz, se producirán hoyos fácilmente, así que reemplácelo con una placa de respaldo. Antes de formar el troquel, el orificio pasante debe biselarse para eliminar las rebabas;

3. Férula superior: el efecto de instalar manguitos de guía auxiliares y punzones de fijación, también conocidos como placas de fijación de punzones, los orificios de la plantilla se pueden biselar;

4. Placa de tope: el efecto de bloquear la aguja guía y la placa de pelado en el bloque, el orificio interior se puede biselar con la periferia de la plantilla; 5. Placa de pelado: su propósito es colocar la hoja de descarga para garantizar la precisión de la orientación. Cuando se completa el corte del punzón, la fuerza suministrada por el resorte de descarga separa el punzón del material de estampado.

6. Plantilla inferior: la plantilla inferior también se llama placa de fijación del borde del cuchillo, que fija el borde inferior del molde en el bloque, molde de flexión, bloque de material flotante, placa de guía, manguito de guía auxiliar y la boca del marco de la plantilla no se permite biselar, y otros se pueden biselar;

7. Placa de respaldo inferior: el efecto de acolchar las partes inferiores del molde, el frente del orificio de obturación a través del orificio no se puede biselar, para evitar un chaflán demasiado grande y simplemente atascar el desperdicio, causando bloqueo de material, y otros orificios se pueden biselar, pero el biselado inverso del pasador flotante a través del orificio no puede ser demasiado grande, simplemente vierta la rebaba.

8. Soporte de troquel inferior: El efecto del soporte de troquel inferior es similar al del soporte de troquel superior.

Por supuesto, lo anterior es solo la estructura del molde general, no todos los moldes son así. De acuerdo con la situación real y los requisitos del cliente, tecnología combinada con y control de costos, los moldes producidos son diferentes. Además, dependiendo del producto, la durabilidad de los moldes hechos por la fábrica de procesamiento de piezas de estampado de precisión también es diferente, y cada fábrica también es diferente.
